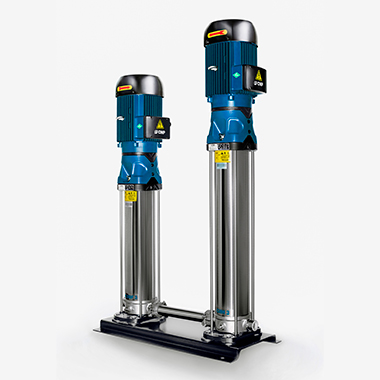

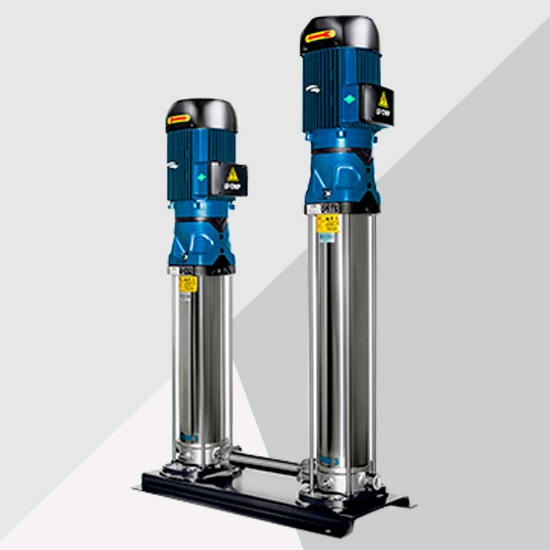

CDMF+CMH 是南方泵業參照歐洲標準自主研發的新一代非自吸立式多級不銹鋼高壓泵機組——由一臺 CDMF 立式多級泵作前置增壓給水，串聯一臺 CMH 高壓立式多級泵作末級升壓，雙機共軸或共底座串聯，整機產生 108～478 m 揚程（最高系統壓力 48～50 bar）。流量 0.5～29 m³/h，機組總功率 2.57～37 kW，過流全 304/316L 不銹鋼，MEI≥0.7，IP55/F 級/IE3 電機。CMH 段采用反向旋轉+流道反置設計，使機械密封僅承受 CDMF 出口中段壓力而非全高壓，大幅提升可靠性。是反滲透 RO、超濾、工業高壓沖洗、鍋爐給水、純水增壓的核心高壓水動力單元。
一、產品說明
CDMF+CMH 并非單一泵體，而是"CDMF 前置泵 + CMH 高壓泵"串聯集成機組。CDMF 側為常規立式多級不銹鋼泵，負責把進水預增壓到 CMH 的安全入口壓力（消除汽蝕）；CMH 側為按高壓工況專門設計的立式多級泵，末級耐壓筒加厚、導葉重新分布。
核心結構巧思：CMH 泵旋轉方向與 CDMF 相反，內部流道腔反置、液體流向反向布置，使 CMH 的耐壓筒和機械密封處于"CDMF 出口壓力側"而非"整機 478 m 出口側"，密封實際承壓可能只有幾 bar 到十幾 bar，徹底解決傳統單泵高壓下機封易沖毀的痛點。
整機非自吸，2900 rpm（50Hz），葉輪 304 不銹鋼，導葉/泵筒不銹鋼，機械密封為 CDLA 系列（碳化硅+氟橡膠/丁腈，視溫度配），電機 IP55/F/IE3，可選防爆、變頻、異電壓。
核心結構巧思：CMH 泵旋轉方向與 CDMF 相反，內部流道腔反置、液體流向反向布置，使 CMH 的耐壓筒和機械密封處于"CDMF 出口壓力側"而非"整機 478 m 出口側"，密封實際承壓可能只有幾 bar 到十幾 bar，徹底解決傳統單泵高壓下機封易沖毀的痛點。
整機非自吸，2900 rpm（50Hz），葉輪 304 不銹鋼，導葉/泵筒不銹鋼，機械密封為 CDLA 系列（碳化硅+氟橡膠/丁腈，視溫度配），電機 IP55/F/IE3，可選防爆、變頻、異電壓。
二、性能及優點
1、48 bar 級高壓出水：單臺 CDM 族上限約 22 bar，CDMF+CMH 串聯直頂 48 bar（CMH 單體耐壓 50 bar），覆蓋一級 RO、高壓沖洗、鍋爐給水。
2、MEI≥0.7 高效水力：新工業造型+優化葉輪，機組效率最高 73%（CDMF20+CMH20-17 達 72%），長期運行電耗顯著低于老式多級泵。
3、反向承壓密封設計：CMH 機封只受前置壓力，壽命數倍于普通高壓多級泵，維修周期拉長。
4、全不銹鋼過流：304 標準/316L 可選，潔凈水、純水、低腐蝕水溶液直接輸，無鑄鐵污染。
5、立式串聯緊湊：占地比臥式高壓柱塞泵小 60%，可室內壁邊布置，撬裝方便。
6、低噪環保：多級分流+減震底座，2900 rpm 滿負荷車間噪聲可控，符合工業降噪。
7、模塊化易損件：機械密封、軸承、葉輪均可分段抽出更換，不需拆整機管路。
8、控制兼容：標配直啟；可配變頻（恒壓 RO 高壓）、智能保護器（干轉/缺相/過載）、防爆電機（非易燃易爆但需防爆車間）。
2、MEI≥0.7 高效水力：新工業造型+優化葉輪，機組效率最高 73%（CDMF20+CMH20-17 達 72%），長期運行電耗顯著低于老式多級泵。
3、反向承壓密封設計：CMH 機封只受前置壓力，壽命數倍于普通高壓多級泵，維修周期拉長。
4、全不銹鋼過流：304 標準/316L 可選，潔凈水、純水、低腐蝕水溶液直接輸，無鑄鐵污染。
5、立式串聯緊湊：占地比臥式高壓柱塞泵小 60%，可室內壁邊布置，撬裝方便。
6、低噪環保：多級分流+減震底座，2900 rpm 滿負荷車間噪聲可控，符合工業降噪。
7、模塊化易損件：機械密封、軸承、葉輪均可分段抽出更換，不需拆整機管路。
8、控制兼容：標配直啟；可配變頻（恒壓 RO 高壓）、智能保護器（干轉/缺相/過載）、防爆電機（非易燃易爆但需防爆車間）。
三、完整技術參數
|
參數項目
|
指標范圍
|
|---|---|
|
流量范圍
|
0.5 ～ 29 m³/h?
|
|
揚程范圍
|
108 ～ 478 m?
|
|
機組總功率
|
2.57 ～ 37 kW（兩臺電機功率之和，如 0.75+2.2、3+15、18.5+18.5）
|
|
轉速
|
2900 rpm（50Hz），3480 rpm（60Hz）
|
|
最大系統壓力
|
48 bar（CMH 單體耐壓 50 bar）
|
|
介質溫度
|
常溫型 -15～+70℃；熱水型 -15～+120℃?
|
|
環境溫度
|
≤ +40℃
|
|
海拔
|
≤ 1000 m
|
|
能效指數
|
MEI ≥ 0.7
|
|
電機防護/絕緣
|
IP55 / F 級
|
|
電機能效
|
IE3（可選 IE4）
|
|
標準電壓
|
1×220V / 3×220-380V / 3×380V（50Hz）
|
|
泵頭材質
|
304 不銹鋼（過流）；316L 可選
|
|
葉輪
|
304 不銹鋼沖壓焊接
|
|
軸
|
不銹鋼調質
|
|
機械密封
|
CDLA-16/WB1F14 等（碳化硅+氟橡膠/丁腈）
|
|
接口
|
DN32（小流量 1-5 系列）/ DN50（10-20 系列）卡套或法蘭
|
|
旋轉方向
|
CDMF 逆時針（電機端看）、CMH 順時針
|
四、材質配置說明
|
部件
|
標準配置
|
可選/特殊
|
|---|---|---|
|
葉輪/導葉/泵筒/吸入段
|
304 不銹鋼
|
316L（微腐蝕純水/醫藥）
|
|
軸
|
不銹鋼調質
|
—
|
|
機械密封
|
碳化硅動環+氟橡膠靜環（≤70℃）
|
全氟醚（120℃ 熱水型）、碳化硅對碳化硅
|
|
底座/電機殼
|
鑄鐵防銹漆（電機 IP55 鋁/鑄鐵）
|
不銹鋼底座（潔凈車間）
|
|
密封件橡膠
|
氟橡膠（F）
|
EPDM（熱水型）、丁腈（常溫清水）
|
|
電機
|
普通 IE3 三相異步
|
防爆 ExdⅡBT4、變頻專用、220V 單相、60Hz 出口型
|
材質倒推：RO 純水/超濾→304 足夠；醫藥注射水/食品 CIP 回水→316L+EPDM；120℃ 鍋爐熱水→304+全氟醚+熱水型機封；含微量氯離子清水（<50 ppm）→304，>200 ppm→316L。
五、應用領域
1、反滲透 RO：海水淡化一級 RO、工業純水一級高壓段（1～29 m³/h 小型 RO 主機配套）
2、超濾 UF：UF 進水增壓、錯流過濾循環升壓
3、高壓沖洗：汽車涂裝、飲料瓶清洗、工業件高壓水射流（替代柱塞泵，潔凈水工況更省維護）
4、鍋爐給水：熱水型 -15～120℃ 適配，小型貫流鍋爐、電蒸汽爐給水
5、供水增壓：高層分區供水末級增壓、消防試驗臺高壓源
6、冷凝水回收：電廠/化工廠潔凈冷凝回水升壓
7、實驗室/中試：高壓水力學試驗臺、恒壓供水科研平臺
注：介質必須"稀薄、干凈、非易燃易爆、無固體顆粒與纖維，理化性質近似清水"；含砂、含藥劑結晶、次氯酸鈉等需退回 GD/GH/RX 計量泵或 CDLF 耐蝕款。
2、超濾 UF：UF 進水增壓、錯流過濾循環升壓
3、高壓沖洗：汽車涂裝、飲料瓶清洗、工業件高壓水射流（替代柱塞泵，潔凈水工況更省維護）
4、鍋爐給水：熱水型 -15～120℃ 適配，小型貫流鍋爐、電蒸汽爐給水
5、供水增壓：高層分區供水末級增壓、消防試驗臺高壓源
6、冷凝水回收：電廠/化工廠潔凈冷凝回水升壓
7、實驗室/中試：高壓水力學試驗臺、恒壓供水科研平臺
注：介質必須"稀薄、干凈、非易燃易爆、無固體顆粒與纖維，理化性質近似清水"；含砂、含藥劑結晶、次氯酸鈉等需退回 GD/GH/RX 計量泵或 CDLF 耐蝕款。
六、型號對比（CDMF+CMH / 單 CDM / CDLF）
|
維度
|
CDMF+CMH 串聯
|
單臺 CDM/CDMF
|
CDLF（老款立式多級）
|
|---|---|---|---|
|
流量
|
0.5～29 m³/h
|
1～29 m³/h
|
1～80 m³/h
|
|
揚程
|
108～478 m（48 bar）
|
≤220 m（22 bar）
|
≤300 m
|
|
結構
|
雙泵串聯機組
|
單泵
|
單泵
|
|
密封承壓
|
CMH 機封僅受前置壓
|
機封受全揚程
|
機封受全揚程
|
|
介質
|
潔凈清水類
|
潔凈清水類
|
輕微腐蝕清水
|
|
定位
|
中小流量超高壓清水
|
常規多級供水
|
通用多級
|
|
代表
|
CDMF20+CMH20-17
|
CDMF20-17
|
CDLF20-16
|
選型邊界：要 0.5~29 m³/h 且揚程 100~480 m 的潔凈水→CDMF+CMH 唯一解；流量 >30 m³/h→CDLF 或雙 CDMF 并聯。
七、選型指南
1、先算 RO 高壓需求：一級海水 RO 需 55~70 bar（本系列不夠，需專門 RO 高壓泵如 CRN 同級或南方 BMS 系列）；一級苦咸水 RO / 超濾反洗 / 工業沖洗 10~48 bar→CDMF+CMH 正配。
2、流量-揚程交叉：查樣本性能曲線，如 CDMF20+CMH20-17 在 20 m³/h 出 410 m；不要拿 29 m³/h 套 478 m（那是 CDMF1+CMH1-40 小流量點）。
3、前置壓力校核（NPSHa）：CDMF 入口必須 ≥ 樣本規定最小入口壓力（通常 1~2 bar 或按 NPSHr+安全余量），水箱低位時加一臺供水泵或抬高水箱。
4、溫度定型號：>70℃ 必須訂"熱水型"（機封/橡膠/軸承全換配），否則常溫型 70℃ 即報警。
材質定 304/316L：見第四節。
5、控制方式：恒壓 RO→變頻 4-20mA+壓力傳感器；固定沖洗→直啟+智能保護器；防爆車間→Exd 電機（注意本泵禁輸易燃易爆，防爆僅指環境防爆）。
6、配套必選：進口 Y 濾（80 目，防顆粒卡機封）、出口緩閉止回閥（防倒轉水錘）、安全閥（系統級，設 50 bar 起跳）、變頻柜留 20% 余量。
7、禁輸紅線：含固量 >0.1%、纖維、油類、有機溶劑、濃酸濃堿——會毀機封和葉輪。
2、流量-揚程交叉：查樣本性能曲線，如 CDMF20+CMH20-17 在 20 m³/h 出 410 m；不要拿 29 m³/h 套 478 m（那是 CDMF1+CMH1-40 小流量點）。
3、前置壓力校核（NPSHa）：CDMF 入口必須 ≥ 樣本規定最小入口壓力（通常 1~2 bar 或按 NPSHr+安全余量），水箱低位時加一臺供水泵或抬高水箱。
4、溫度定型號：>70℃ 必須訂"熱水型"（機封/橡膠/軸承全換配），否則常溫型 70℃ 即報警。
材質定 304/316L：見第四節。
5、控制方式：恒壓 RO→變頻 4-20mA+壓力傳感器；固定沖洗→直啟+智能保護器；防爆車間→Exd 電機（注意本泵禁輸易燃易爆，防爆僅指環境防爆）。
6、配套必選：進口 Y 濾（80 目，防顆粒卡機封）、出口緩閉止回閥（防倒轉水錘）、安全閥（系統級，設 50 bar 起跳）、變頻柜留 20% 余量。
7、禁輸紅線：含固量 >0.1%、纖維、油類、有機溶劑、濃酸濃堿——會毀機封和葉輪。
八、安裝與維護說明
安裝規范
整機落地底座裝（雖立式但雙泵串聯有扭振），預留 CDMF 入口直管段 ≥5 倍管徑，出口彎頭后裝止回閥+閘閥。
管路獨立支撐，不把管道重量壓在泵口（立式多級泵口法蘭禁承重）。
首次啟動：開 CDMF 入口閥→點動 CDMF 排空氣→CDMF 正常運行后開 CMH 入口（串聯管路已貫通）→點動 CMH→緩開出口閥。
變頻款：先工頻點動確認轉向，再切變頻；CDMF 與 CMH 轉向相反屬正常。
運行調節
恒壓控制：壓力傳感器接變頻器，目標壓力對應揚程（如 4.8 MPa≈480 m），PID 調頻維持。
流量調節不可關小入口閥（會汽蝕），只能調頻或出口旁路（旁路回流到水箱，忌長開）。
維護周期
每日：記電流/壓力/振動，查機封滴水（立式允許 1 滴/分微滲，線狀涌漏即換）。
每月：查螺栓緊固、底座減震墊。
每 4000 h 或 12 個月：換軸承潤滑脂（電機免維護型除外）、查葉輪汽蝕點。
每 8000~12000 h：換機械密封（碳化硅面磨損 >0.5 mm 即換）、清葉輪流道。
長期停機：放空泵腔存水（防凍防銹），電機斷電。
最高頻故障：①流量不足→入口濾網堵/NPSHa 不夠汽蝕/葉輪磨損；②機封涌漏→熱水型誤用常溫機封/入口進氣；③CMH 異響→單泵轉向接反（必須 CDMF 逆、CMH 順）；④變頻跳閘→管道憋壓超 50 bar 安全閥未起跳。
整機落地底座裝（雖立式但雙泵串聯有扭振），預留 CDMF 入口直管段 ≥5 倍管徑，出口彎頭后裝止回閥+閘閥。
管路獨立支撐，不把管道重量壓在泵口（立式多級泵口法蘭禁承重）。
首次啟動：開 CDMF 入口閥→點動 CDMF 排空氣→CDMF 正常運行后開 CMH 入口（串聯管路已貫通）→點動 CMH→緩開出口閥。
變頻款：先工頻點動確認轉向，再切變頻；CDMF 與 CMH 轉向相反屬正常。
運行調節
恒壓控制：壓力傳感器接變頻器，目標壓力對應揚程（如 4.8 MPa≈480 m），PID 調頻維持。
流量調節不可關小入口閥（會汽蝕），只能調頻或出口旁路（旁路回流到水箱，忌長開）。
維護周期
每日：記電流/壓力/振動，查機封滴水（立式允許 1 滴/分微滲，線狀涌漏即換）。
每月：查螺栓緊固、底座減震墊。
每 4000 h 或 12 個月：換軸承潤滑脂（電機免維護型除外）、查葉輪汽蝕點。
每 8000~12000 h：換機械密封（碳化硅面磨損 >0.5 mm 即換）、清葉輪流道。
長期停機：放空泵腔存水（防凍防銹），電機斷電。
最高頻故障：①流量不足→入口濾網堵/NPSHa 不夠汽蝕/葉輪磨損；②機封涌漏→熱水型誤用常溫機封/入口進氣；③CMH 異響→單泵轉向接反（必須 CDMF 逆、CMH 順）；④變頻跳閘→管道憋壓超 50 bar 安全閥未起跳。
九、常見 FAQ
Q1：南方 CDMF+CMH 高壓泵流量揚程多少？能到多少 bar？
A：流量 0.5~29 m³/h，揚程 108~478 m，系統最高壓力 48 bar（CMH 單體耐壓 50 bar），機組總功率 2.57~37 kW，立式多級不銹鋼串聯，2900 rpm。代表 CDMF20+CMH20-17 出 20 m³/h@410 m。
Q2：CDMF+CMH 為什么是兩臺泵串？一臺 CDM 不行嗎？
A：單臺 CDM/CDMF 揚程上限約 220 m（22 bar），到不了 RO 一級苦咸水需要的 40~48 bar；串聯后 CDMF 先預壓到 ~15 bar 喂給 CMH，CMH 再升到 48 bar，且 CMH 反向旋轉使機封只受 15 bar 而非 48 bar，可靠性翻倍。
Q3：CDMF+CMH 可以輸自來水以外的藥水嗎？
A：不行。廠家限定"稀薄干凈非易燃易爆、無固體顆粒纖維、理化性質近似清水"；次氯酸鈉、PAC、酸堿液會腐蝕 304 或毀機封，應換 CDLF 耐蝕款或 GH/RX 計量泵。
Q4：介質 80℃ 能用嗎？
A：常溫型限 -15~70℃，80℃ 必須訂"熱水型"（-15~120℃），機封換全氟醚/EPDM、軸承換高溫脂、橡膠件全換配，否則機封溶脹漏水和汽蝕并行。
Q5：型號 CDMF20-17+CMH20-17 怎么讀？
A：CDMF20-17 是前置泵（20 m³/h 級、17 級葉輪），CMH20-17 是高壓泵（同流量級、17 級），中間"+ "表示串聯；整機流量取 20 m³/h，揚程兩泵相加約 410 m，功率 18.5+18.5=37 kW 檔實際銘牌常標 31 kW 軸功率。
Q6：CMH 泵旋轉方向和 CDMF 相反正常嗎？
A：正常且必須。樣本明確規定 CDMF 從電機端看逆時針、CMH 順時針，這是 CMH 流道反置承壓設計的前提，接線時兩電機相序要分別核對，不能當同一轉向泵接。
Q7：最大 48 bar 那 50 bar 耐壓怎么理解？
A：CMH 單體水壓試驗壓力 50 bar，系統運行上限建議控在 48 bar 留安全余量；出口安全閥設 50 bar 起跳保護 CMH 耐壓筒。
Q8：可以變頻嗎？最低頻率多少？
A：可以，配 IE3 變頻電機+專用變頻柜；50Hz 電機低頻建議 ≥25Hz（約 1450 rpm），長期 <20Hz 需強制冷風冷電機，否則 CMH 散熱不足。
Q9：怎么查 CDMF+CMH 南方原廠真偽？
A：正品鑄 CNP 標，兩臺泵各有獨立銘牌（CDMF 一張、CMH 一張）+機組總銘牌，含出廠編碼、完整型號、性能曲線號，官網或 4008-821-931 可溯源；拼裝件常見單泵當串聯賣、無 CMH 反向旋轉標識、機封非 CDLA 系列、電機無 IE3 標。
A：流量 0.5~29 m³/h，揚程 108~478 m，系統最高壓力 48 bar（CMH 單體耐壓 50 bar），機組總功率 2.57~37 kW，立式多級不銹鋼串聯，2900 rpm。代表 CDMF20+CMH20-17 出 20 m³/h@410 m。
Q2：CDMF+CMH 為什么是兩臺泵串？一臺 CDM 不行嗎？
A：單臺 CDM/CDMF 揚程上限約 220 m（22 bar），到不了 RO 一級苦咸水需要的 40~48 bar；串聯后 CDMF 先預壓到 ~15 bar 喂給 CMH，CMH 再升到 48 bar，且 CMH 反向旋轉使機封只受 15 bar 而非 48 bar，可靠性翻倍。
Q3：CDMF+CMH 可以輸自來水以外的藥水嗎？
A：不行。廠家限定"稀薄干凈非易燃易爆、無固體顆粒纖維、理化性質近似清水"；次氯酸鈉、PAC、酸堿液會腐蝕 304 或毀機封，應換 CDLF 耐蝕款或 GH/RX 計量泵。
Q4：介質 80℃ 能用嗎？
A：常溫型限 -15~70℃，80℃ 必須訂"熱水型"（-15~120℃），機封換全氟醚/EPDM、軸承換高溫脂、橡膠件全換配，否則機封溶脹漏水和汽蝕并行。
Q5：型號 CDMF20-17+CMH20-17 怎么讀？
A：CDMF20-17 是前置泵（20 m³/h 級、17 級葉輪），CMH20-17 是高壓泵（同流量級、17 級），中間"+ "表示串聯；整機流量取 20 m³/h，揚程兩泵相加約 410 m，功率 18.5+18.5=37 kW 檔實際銘牌常標 31 kW 軸功率。
Q6：CMH 泵旋轉方向和 CDMF 相反正常嗎？
A：正常且必須。樣本明確規定 CDMF 從電機端看逆時針、CMH 順時針，這是 CMH 流道反置承壓設計的前提，接線時兩電機相序要分別核對，不能當同一轉向泵接。
Q7：最大 48 bar 那 50 bar 耐壓怎么理解？
A：CMH 單體水壓試驗壓力 50 bar，系統運行上限建議控在 48 bar 留安全余量；出口安全閥設 50 bar 起跳保護 CMH 耐壓筒。
Q8：可以變頻嗎？最低頻率多少？
A：可以，配 IE3 變頻電機+專用變頻柜；50Hz 電機低頻建議 ≥25Hz（約 1450 rpm），長期 <20Hz 需強制冷風冷電機，否則 CMH 散熱不足。
Q9：怎么查 CDMF+CMH 南方原廠真偽？
A：正品鑄 CNP 標，兩臺泵各有獨立銘牌（CDMF 一張、CMH 一張）+機組總銘牌，含出廠編碼、完整型號、性能曲線號，官網或 4008-821-931 可溯源；拼裝件常見單泵當串聯賣、無 CMH 反向旋轉標識、機封非 CDLA 系列、電機無 IE3 標。
